系统组成：

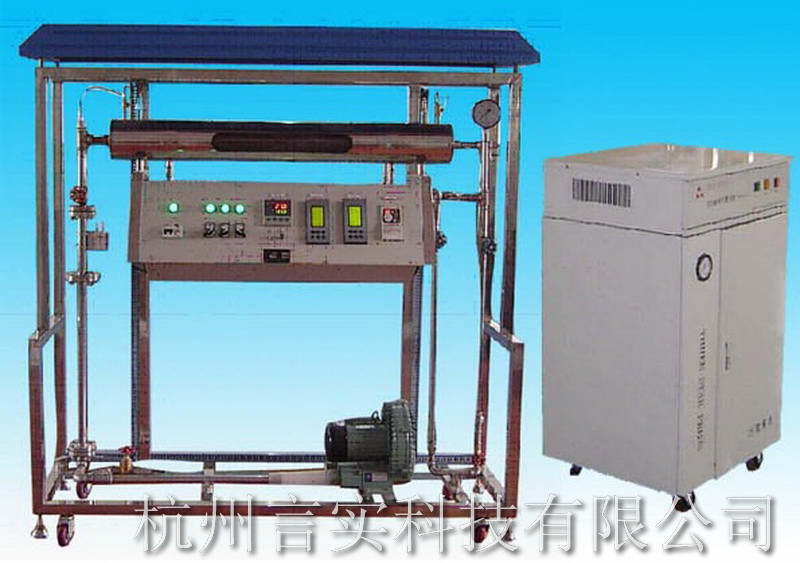

传热系数测定尝试装置由传热系数测定尝试装置尝试对象 ，全自动蒸汽产生器、传热系数测定尝试装置智能仪表上位节造系统节造箱、及上位节造系统及数据处置软件四部门组成 。
装置职能：
1.通过对本换热器的尝试钻研 ，能够把握间壁套管式换热器对流传热系数的测定步骤 ，加深对其概想和影响成分的理解 。并利用线性回归分析步骤 ，确定关联式Nu=ARemPr0.4中常数A、m的值 。
2.体现重要热阻侧流体流快的扭转对总传热快率的影响 。
3.以空气和水蒸汽为介质 ，选取水蒸气-空气换热系统 ，对流换热的单一套管换热器 。通过观察视窗 ，学生可能观察蒸汽在换热管表壁冷凝景象 。
4.温度选取高精度进口贴片式精微Pt100+智能巡检纪录仪丈量 ，响应快率快而正确 。学生在操作中相识选取数字化仪表 ，推算机进行数据采集、过程节造的根基道理和过程 。
装置特点：
1.数据不变 ，用图解法求得的回归式与经验公式很靠近 。
2.蒸汽源选取工业化全自动蒸汽产生器（6KW） ，气源不变、操作方便 。
3.传热管路选取管路法兰联接 ，不只密封机能好 ，并且拆装方便 。
技术指标：
空气-蒸汽系统 ，紫铜管表径：θ20mm ，内径：θ17mm
空气流量：0-30m3/h ，加热功率：6KW
设备表形尺寸：1630×550×1850mm
